■基礎工事

■平成18年7月20日■　

雨が続き、着工が遅れていたが、やっと工事着手となった。　　　　　

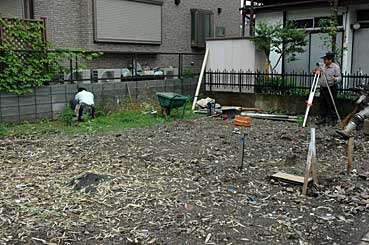

建物の位置、敷地地盤面（GL）を書き出し、基礎の高さを明示する。　　　　　　　　

最終的に地盤面は、写真に写っているコンクリートブロックの横目地（下から２本目）当たりになる。

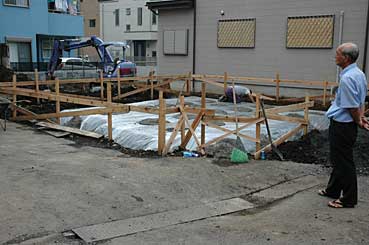

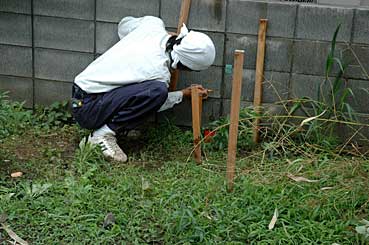

明示する方法は、杭を打ち、その杭に貫板を正確に水平に打ちつける。
これを遣方（やりかた）と言う。

この水平に打った貫の上側から、少し下がった所（一般的に15cm~20ｃｍ下がった所）が、基礎の上部（上端：「うわば」と言う）になるのだが、
今回の基礎は、基礎高さが一定で無い。
場所に依って、高さが違う。

敷地地盤面（ＧＬ）も、場所によって高さが違う。
ちょっと複雑な基礎だ・・・。

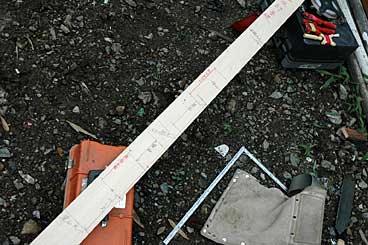

予め、その高さを記入した定規を、工務店は作って来た。
定規のマーキングを見ても、結構複雑？　　　　　　　　　　

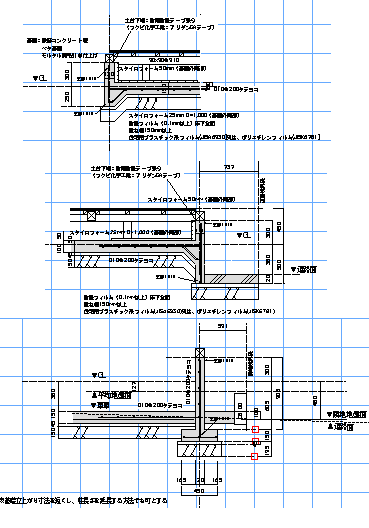

その基礎の図面抜粋。
大まかに、この３種類の形状の基礎になる。

地盤面(GL)は、敷地の部分ごとに、変わる部分がある。

・・・と言う事で、基礎は、低い部分から造りはじめ、そこが出来たら、高い部分を作ると言う、２段階の工事になる。

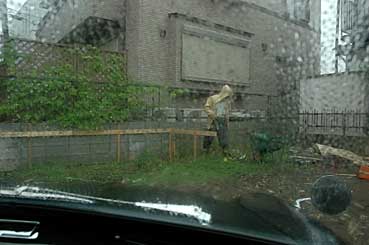

貫板を施工中に雨！
私は、車の中に避難？するが、現場仕事は続行中・・・。　　　　　

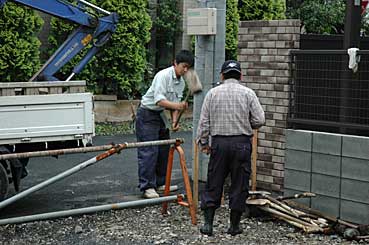

この段階で、水道屋さん登場。（左）

普通は、出番はもう少し後だが、敷地が狭いため、建物の周囲部分の切り回しは、基礎工事に先だって行う。
（後からでは、施工不能）

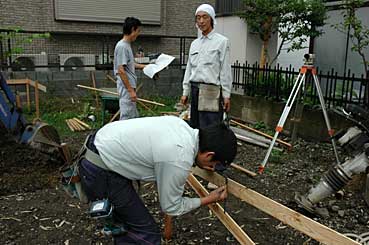

貫板に基礎の位置をマーキングして行く。　　　　　　　　　　　

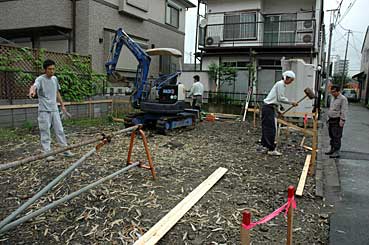

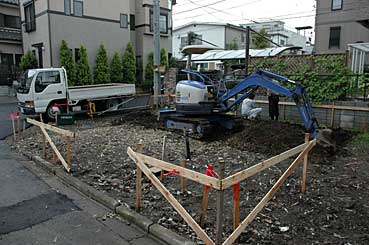

遣方（やりかた）が終わらないうちに、根切り開始・・・。
なんとも、順番がめちゃくちゃな現場です。

しかし、そうしないと、工事がスムースに進まないのです。　　

■平成18年7月22日■　

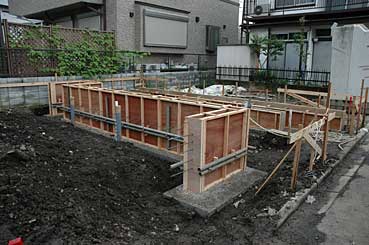

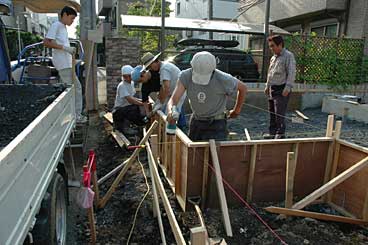

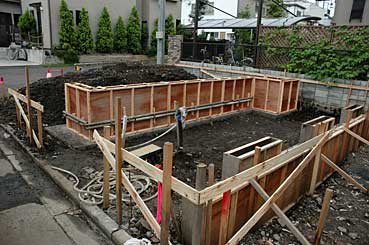

既に、ベースコンクリートは打設済みで、立ち上がりの型枠を設置した。

これが第一段階。

設備配管（排水管）も、一部分が配管済み。

丁度、この部分が車庫になる部分。　　　　　　　　　　　（小さいお家ですが、車庫があります。）

この立ち上がり部分に。コンクリート打設が終われば、一般部分のべた基礎（第二段階）に着手の予定・・・。

これは、お隣の現場の様子。
標準的な工法の基礎工事（べた基礎）です。
丁度、工程的には、同じ部分ですが、基礎の形状の違いが良く分かると思います。

■平成18年7月26日■　

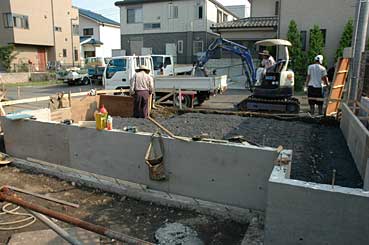

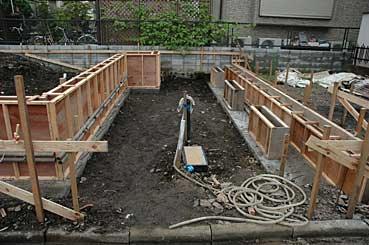

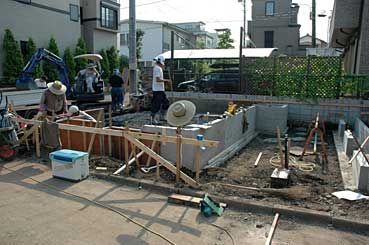

車庫部分の基礎（立ち上がり部分）の型枠も外れて、第二段階を施工中。

車庫部分から、一般基礎部分（居室側）を見る・・・・。　　　　

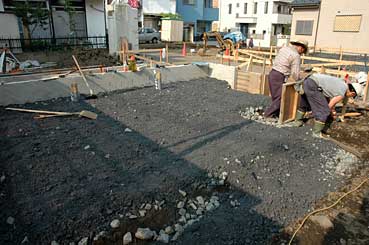

一般部分のべた基礎の下地となる部分。　　　　　　　　　　　

コンクリート止めと、基礎立ち上がり部分を兼用して、型枠を先に立ててしまう。

ちなみに、お隣の現場は、べた基礎部分の配筋が終了していた。
驚いたことに、鉄筋はダブル配筋、スラブ厚30cmだ！
これは、３〜４階のビルの基礎より、丈夫そう。
埋め戻し土の軟弱地盤への配慮のように思われるが、木造で此処まで造る意味は有るのだろうか？
むしろ建物の総重量の増加が気になる。
この基礎の自重だけで、720kg/m2に達してしまう！（10cm厚当たり240kg/m2）
一般的な木造住宅の総重量（２階建て瓦葺き）は、約900kg/m2だから、この基礎の重量は半端でない。
基礎スラブは15cm程度とし、リブ付き（地中梁）にして、剛性の向上と重量軽減がベストと思われる。

■平成18年7月27日■　

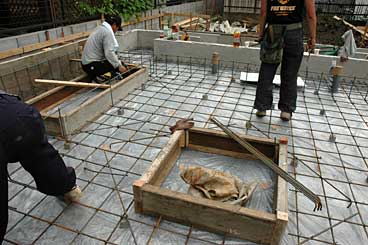

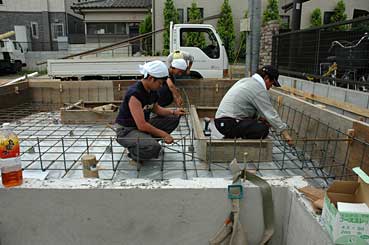

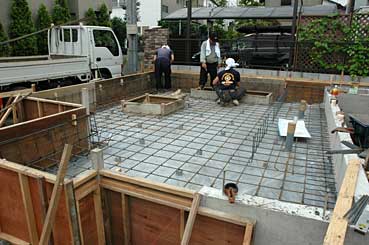

べた基礎の配筋中・・・・・・。　　　　　　　　　　　　　

一般木造住宅では、この程度で十分でしょう。　　　　　　　　

この部分の四角は、掘り炬燵（こたつ）になる部分。　　　
左側の細長い部分は、床下収納庫部分になります。　　　　　

■平成18年7月28日■　

べた基礎床盤（スラブ）のコンクリート打設終了。　　　　　

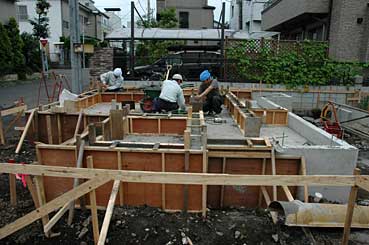

引き続き、立ち上がり基礎部分の施工中。
（もう、既にコンクリート打設済み、は、早い・・・！）

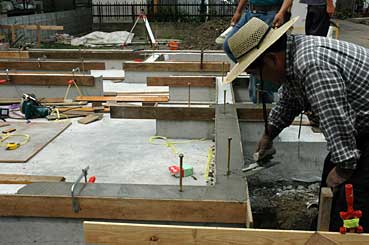

アンカーボルトの位置、微調整中・・・。　　　　　　　　　

その後、枠を外したら、基礎の上側をモルタルで平らに均す作業を行う。

その後は、８月４日の上棟を待つばかりです。　　　　　　　

■平成18年7月31日■　

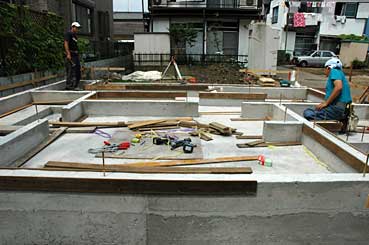

基礎も、ほぼ完成。
基礎の上側をモルタルで平らに均す作業に入る。　　　　　
（天端ならし）てんばならし、と言う。

基礎に精密な水平線を引き、それに習って、定規となる板を固定して行く。
この方法が、従来から行われて居る方法だが、

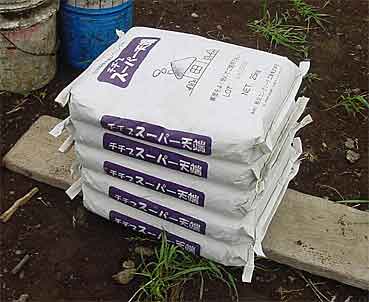

最近は、どろどろに溶かした、専用のモルタルを型枠を外す前に流し込み、
液面が自然に水平になる性質を利用して、均す方法が主流だ。　　　　　

ただ、この方法は、部分的には正確に水平になるが、
やり方によっては、全体的に水平ならないのでは？と疑問が残る工法だと思います。

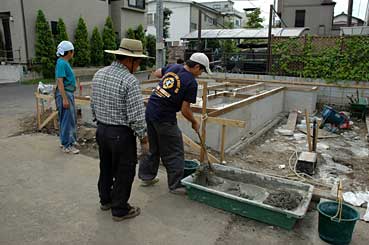

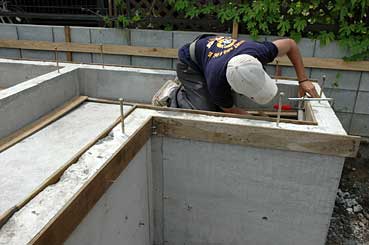

丁寧に定規となる枠を取付中・・・・・。　　　　　　　　　

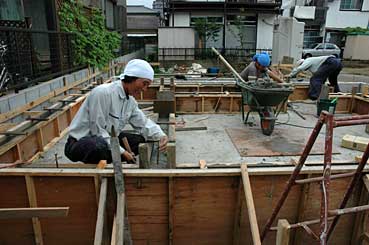

モルタル調合中・・・・・。　　　　　　　　　　　　　　　　
　　　　　　

綺麗にモルタルで均してゆく・・・・・。　　　　　　　　　

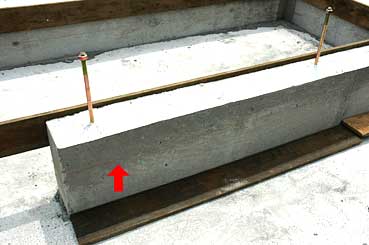

これで、定規を外せば、一応、基礎の完成です。

■平成18年8月1日■　

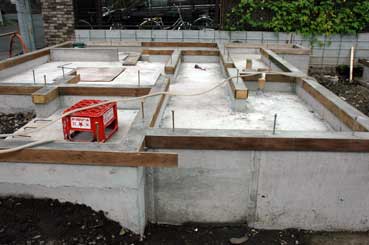

天端ならし、完了・・・・・。
