■実施設計

■平成18年4月14日■　

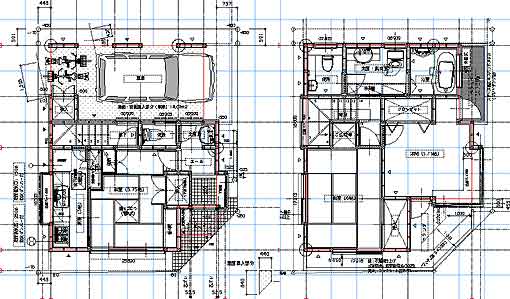

平面図（間取り図）

敷地面積17.84坪
建物延べ面積19.23坪（車庫を除く）の狭小住宅です。
壁の厚みまで薄くして、スペースを確保。

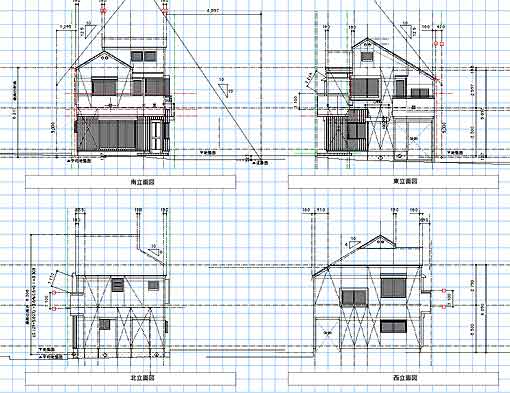

立面図（姿図）
建築基準法等、様々な制限の中に生まれた形・・・。

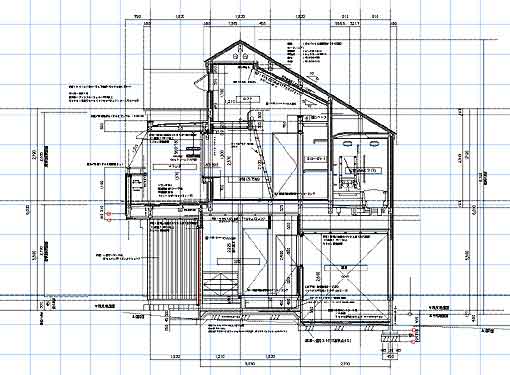

矩計図１（かなばかり図又は断面詳細図）　　　　　　　　　

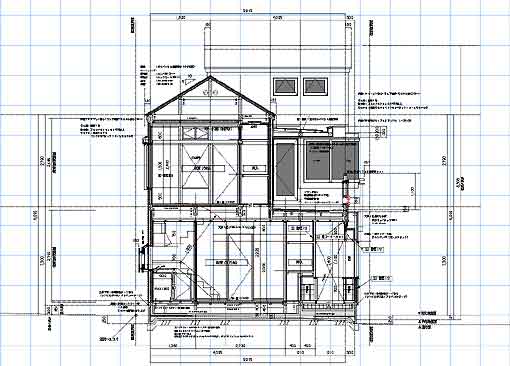

矩計図２
矩計図は、とても重要な図面。設計の全てがここに有る、と言っても過言ではない。

設計図書は、その他、様々な物が必要。
今回の建物では、25〜6枚程度になる予定。　　　　　　　　　　　　　　　　　　　　　　　

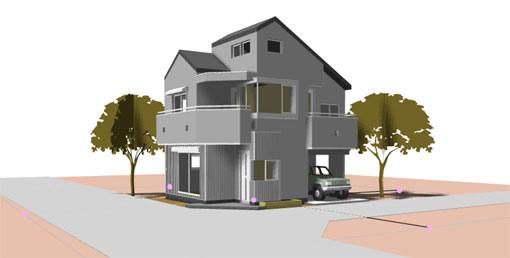

透視図（パース）
完成予想図ですが、実際は３Ｄモデルなので、360度・上下左右・何処からでも見る事が出来る。
もちろん、中に入る事も可能！

■完成図面

■平成18年7月7日■　

図面が完成してから暫く経過していた。

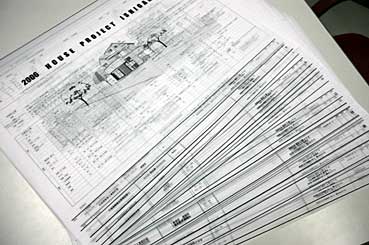

工事金額も決定し、図面も最終的な修正を終えて、トレーシングペーパーに出力した。

図面は全部で25枚となった。　　　　　　　　　　　　　　　　　　　　　　　

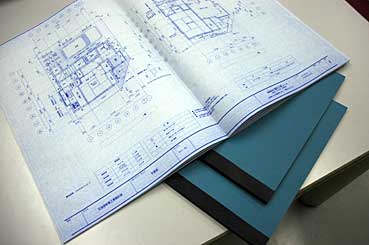

図面は、青焼きして製本する。
とりあえず、３冊。
お施主様様、私の控え、そして工務店に配布する。
原図は、工務店に貸し出し、必要に応じてコピーしていただく。

原図を提出しても、私の事務所のマック（コンピュータ）の中にデータが有るので、不便は無いのだ。
