■実施設計

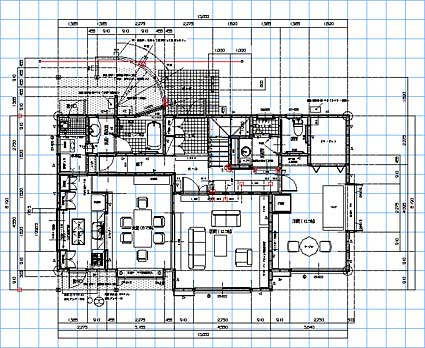

●１階平面図

１階の間取り図って事ですね。
通常は、縮尺1/50で描きます。場合によって、1/20でも描きます。　　　　　　　　　　　　　　　　　　　　　　

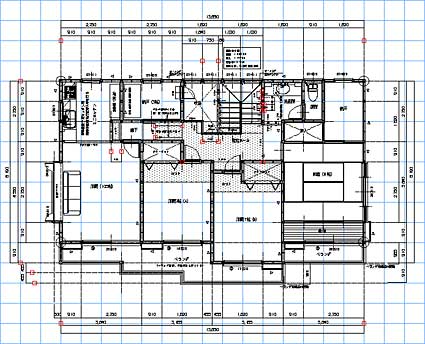

●２階平面図　

２階の間取り図です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

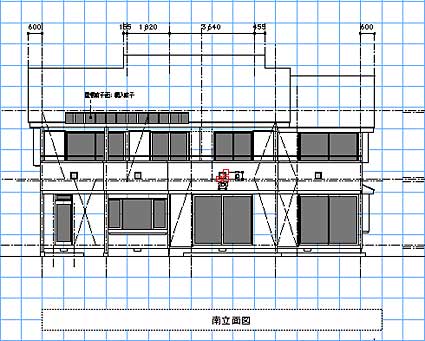

●南立面図

建物の外観を東西南北、描きます。　　　　　　　　　　　
これは、南側の姿を描いた図です。　　　　　　　　　　　
縮尺1/100程度で描きます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

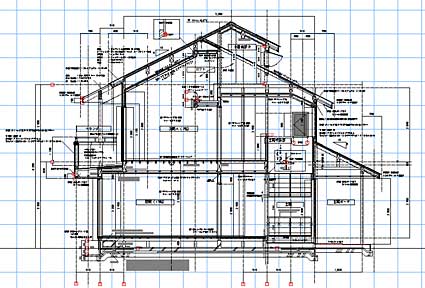

●矩計図（かなばかりず）

建物の断面詳細図の事です。
通常は、２箇所程度の断面を表現します。　　　　　　　　
表現仕切れないところは、下記の展開図で表現を補足します。
縮尺は1/20〜30で描きます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

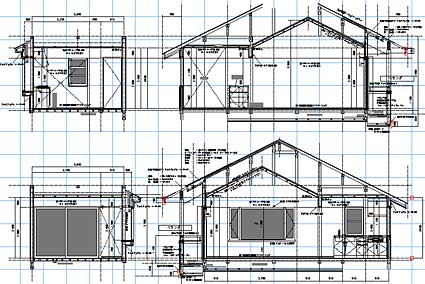

●展開図（２階洋間）

展開図とは、その部屋の中に立って、東西南北の４面の壁を見た姿を表した図面です
縮尺は1/30で描きます。

私の場合は、さらに細かく、断面をも表現して、各部との詳細な取り合いが分かるように描きます。
故にA2判の用紙に、ひと部屋しか描ききれないので、どうしても図面の枚数が多くなります。

今回は、展開図のみで１５枚描きました。

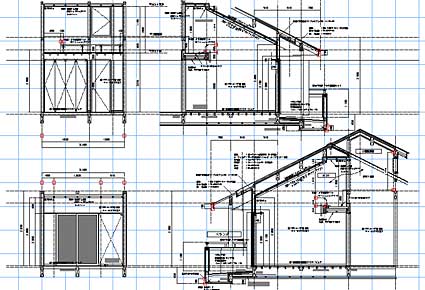

●展開図（２階子供部屋）

その他、１件の住宅を造る為には、　多くの図面が必要になります。
設計者が意図した事を、明確にするためには、必要な事です。

今回の設計図は、全部で30枚を越えています。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

■打ち合わせ

■平成17年5月11日■　

今後の施工手順、各部の納まり、なんちゃって気密・断熱施工の打ち合わせをする。
白熱？の議論？は４時間にも及んでしまった。

工務店さん、無理を言ってすみませんm(_ _)m

右の方が工務店社長様。
左の方が、現場責任者様（大工名人です）
設計者がシャッターを押しているので、此処には写っていません。
