■木工事

■平成17年4月25日■　

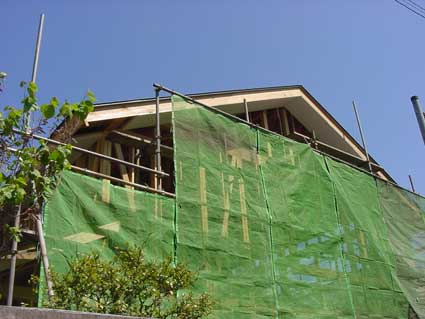

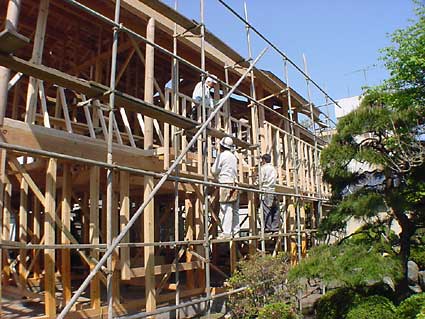

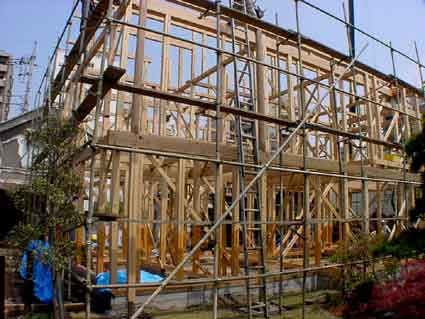

上棟作業の続きです。足場も掛かりました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

こんな感じ・・・・・・・・。　　　　　　　　　　　　　　

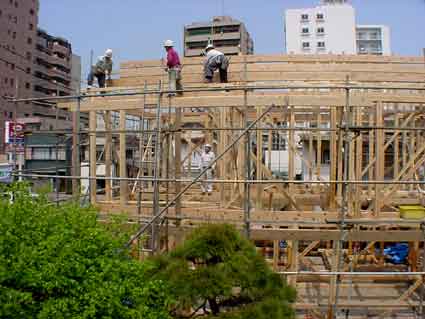

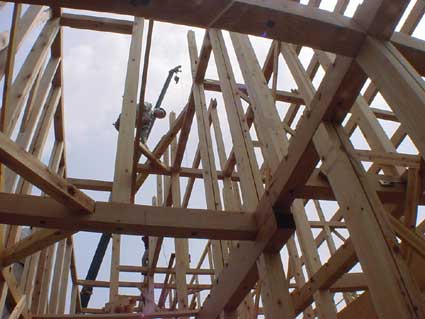

小屋組を組立中！
しかし、もう、１階の筋違も入れ始めている。
ご覧の通り、火打ちも入っている。
さすがに、早いです。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

■平成17年4月26日■　

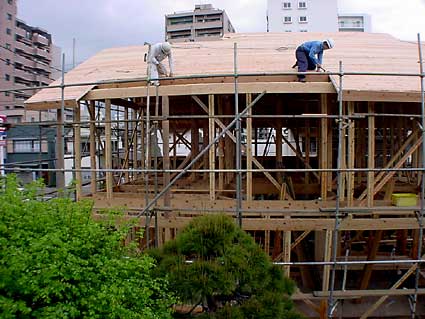

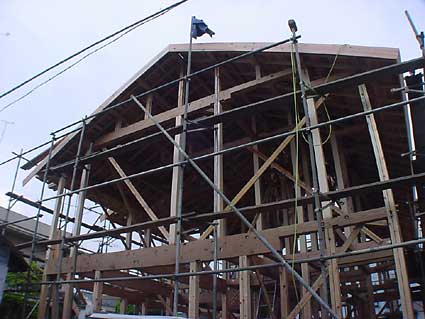

屋根の形が大体出来てきました。・・・・・・・・・・・

早いですね、と棟梁に言ったら、今回は遅い！と不満足そうでした。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

この屋根の欠けている部分は、化粧たる木が入り、ガラス張りの屋根になります。　　　　　　　　　　　　　　

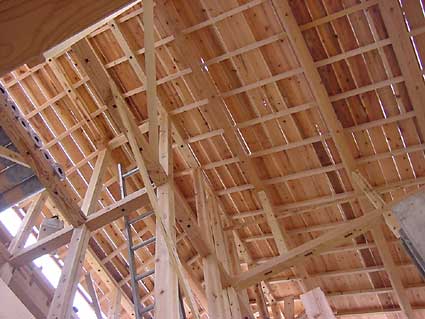

室内から小屋組を見上げたところ。

野地板（屋根材を葺く下地の板）は、杉13mm厚、長さ２間モノを使っています。
この材料は、普通は、和室の荒床（畳に下に敷く板）板なんです。
天然の木は、合板より吸湿発水に効果が有るので、合板の使用を避け、杉材としました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

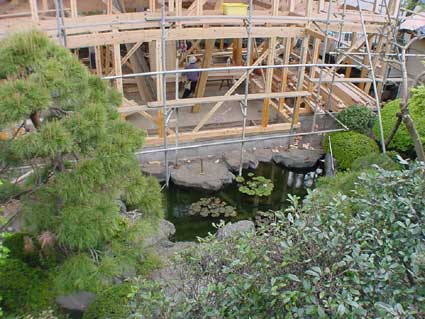

既存の庭の池。
この池の前が、居間になります。
フランク・ロイド・ライトの落水荘風・・と書いたら、ライトに失礼か・・・・・。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

■平成17年4月27日■　

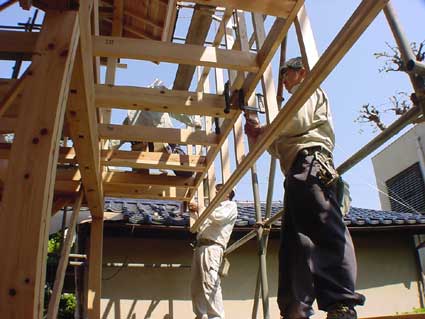

今日の現場は、ちょうど、ベランダの腰壁を造作中。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

部材は、下小屋である程度製作して、現場では極力細かい作業は行わない！
今回の工務店は、そんなポリシーで工事を進めます。
このベランダの壁下地も、10分程度で完成してしまいました。　　　　　　　　　　　　　　

■平成17年4月28日■　

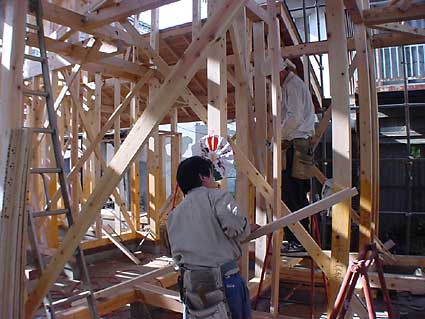

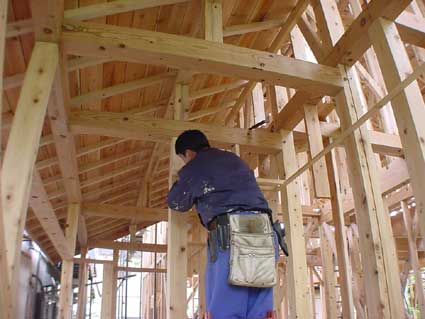

筋違（すじかい）の施工中・・・。　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　

筋違は、柱間に斜めに入れて、壁に剛性を持たせる為の材料です。
地震時に、突っ張って、建物の倒壊を防ぐ重要な材料です。
今回は、筋違端部は、きちんと土台や梁に彫り込まれ、がっちりと組み立てられています。
これが、本当の在来工法！
最近は、この彫り込みを行わないで、金物（プレート）で補強する方法が主流です。

地震時に筋違が突っ張ると、柱に浮き上がりの力（土台からの引き抜き）が生じます。
柱の上部に大きな梁が掛かっていて、自重で押さえ込めれば、浮き上がりの力を相殺出来ますが、　場所に依っては、浮き上がりの力の方が大きくなる所があります。
そこで、ホールダウン金物で柱を土台や基礎に固定し、浮き上がりの力に耐えるようにします。

今回は、ホールダウン金物は使わず、基礎からボルトを出し、梁と縫い合わせ、柱を押さえ込む工法です。

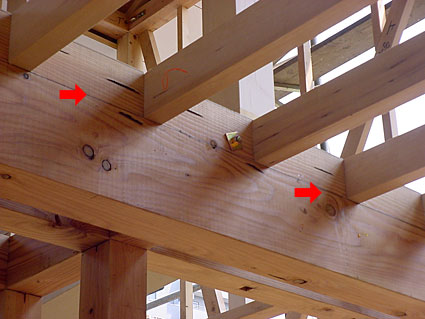

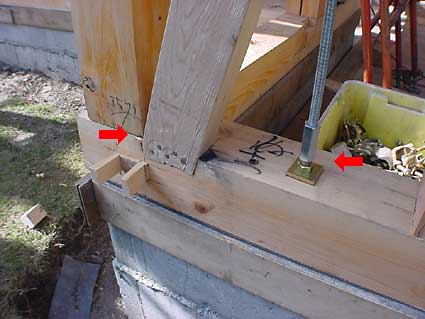

（右側の矢印が、基礎と連結しているボルト、左側の矢印が、筋違端部の様子）　　　　　　　　　　　　　

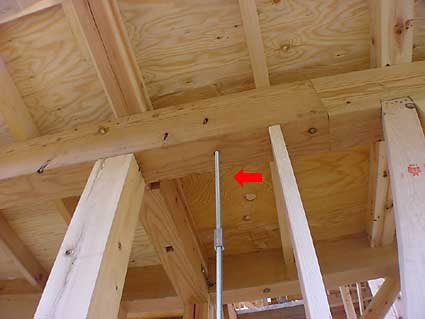

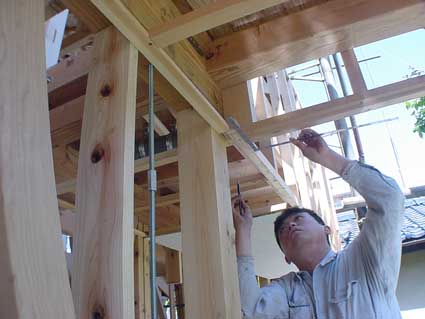

基礎から延びたボルトが、上部の梁に到達している様子の写真です。

この工法の方が、ホールダウン金物より、柱に対して負担が少ないので、優れて居ると私は思っています。

（ホールダウンをボルトで柱に止めると、ボルト穴の分だけ、柱の断面が減る事になるのです。釘打ち式のホールダウンも有りますが、釘打ち面のプレートが大きくて、納まりが悪いのです。）　　　　　　　　　　　　　　　　　　　

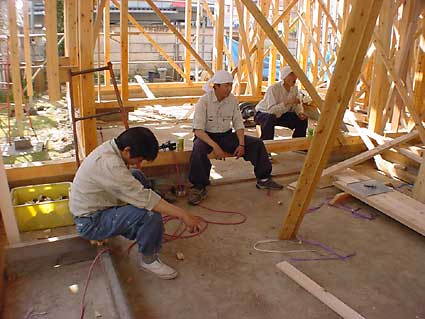

大工さん、休憩中・・・・・。　　　　　　　　　　　　　
若い大工さんが多くて、頼もしいです！　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

■平成17年5月6日■　

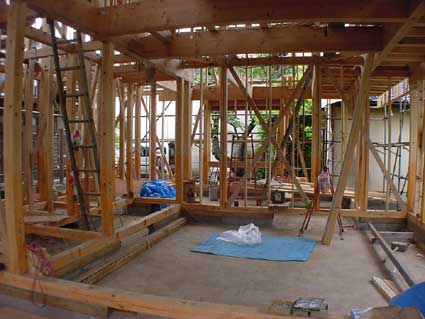

筋違（すじかい）は、大体施工済。　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　

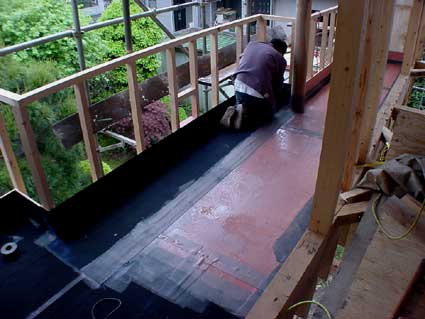

木工事では有りませんが、ベランダの防水工事中です。　　
今回は、FRP防水では無く、シート防水を採用。　　　　　　　　　　　　　　　　　　　　　　　　　　　

■平成17年5月9日■　

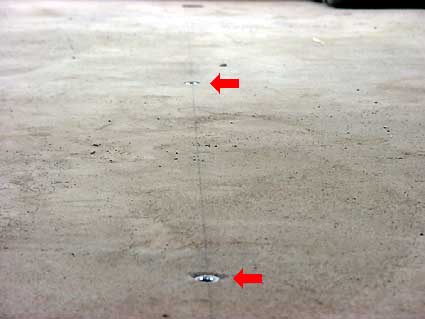

床の土間コンクリート（耐圧盤）に埋め込まれた、アンカー。
ここに、長ネジを差して、床下地（大引）と一緒に締めます。こうして、床下地の木材が暴れ、浮き上がりが生じるのを防ぎます。（木材の暴れ＝床のきしみ音発生に繋がります）

こうしておけば、安心です。

きしみ音防止の方法は、これ以外にも有りますが、この方法が一番綺麗な納まりですね・・・・。

■平成17年5月11日■　

1階の床組工事の準備中。本日は、大工さんはお休みでした。　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　

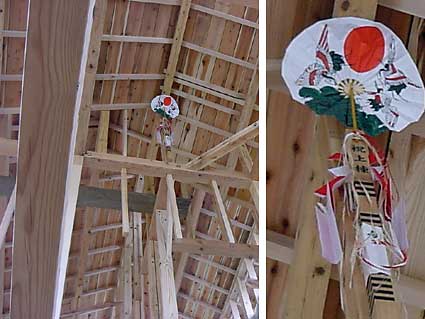

上棟時のお飾りは、小屋裏に納めます。
この建物は、小屋裏部分が少ないので、和室天井裏（此処しか有りません）に納めました。

■平成17年5月13日■　

屋根の軒裏等の下地を施工中。
軒裏のボードは目透かし張り（目地に隙間を開ける工法）。
ボードの割付が、気に入らないが、ここは妥協する。　　　

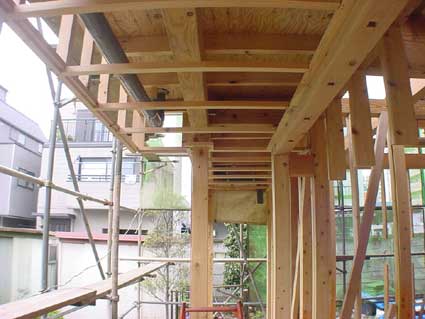

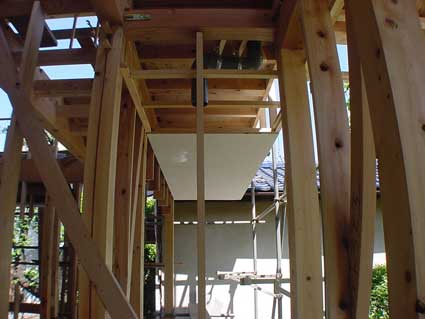

ベランダの軒裏の下地・・・。　　　　　　　　　　　　　　

■平成17年5月16日■　

ベランダ軒天井施工中。　　　　　　　　　　　　　　　　　

屋根軒裏施工中。　　　　　　　　　　　　　　　　　　　　

目透かし張りの場合、目地の割付が、ちょっと難しい・・・・（特に、出隅、入隅部分の納め方！）
当初設計時と、ベランダの出幅が変わり（少し大きくなった）
目地の割付も、ちょっと変更。
どうやって納めるか、協議中の図。

これは、「想定外」だった。
設計者は、細かい所を気にするのです。

■平成17年5月20日■　

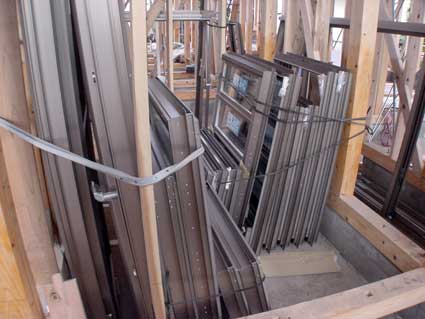

アルミサッシが搬入されました・・・・・。
今回も、復層ガラス（ペアガラス）を使用します。　　　　　

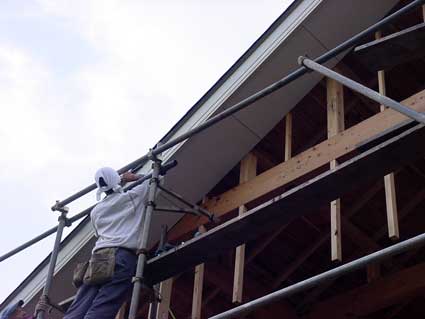

軒裏張りに続き、破風板（鼻隠し）の取付。
当初は、軒裏、破風板（鼻隠し）は木製だったのですが、御施主様より、耐久性向上の希望があり、既製品の無石綿の型材を使用しました。

既製品を使用すると、寸法の自由度がなくなるので、各部取り合いが当初と合わなくなり、設計者としては「想定外」の納まりに苦慮します。　　　　　　　　　　　　　　　　　　　　

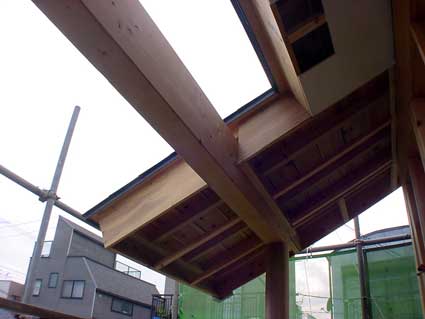

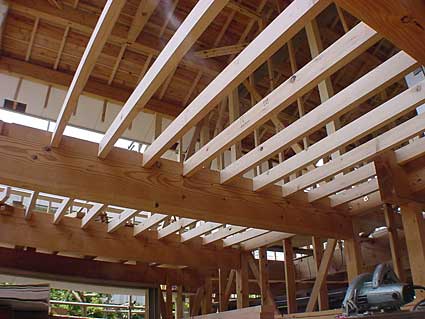

ガラスの屋根になる部分を、ベランダから見上げる。
この化粧梁に化粧たる木を掛け、ガラス張りとする。　　　　

■平成17年5月23日■　

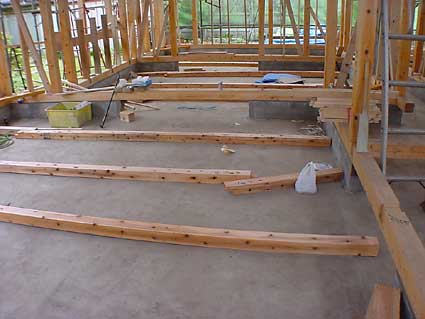

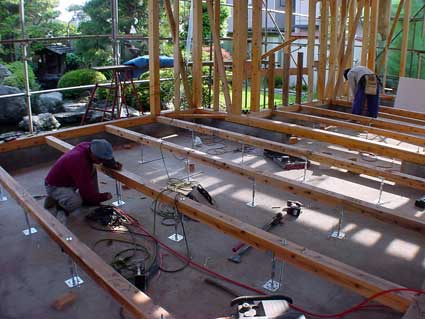

１階床組の工事中。　　　　　　　　　　　　　　　　　　

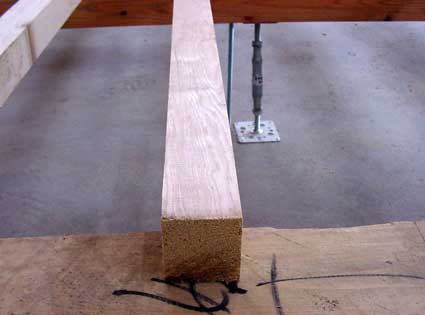

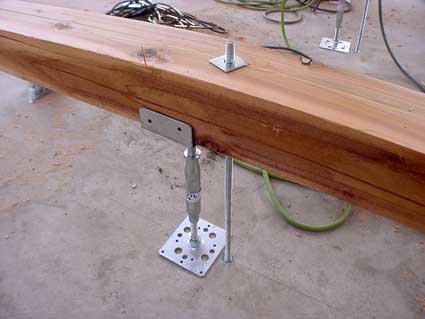

床を支える、束、大引（横になっている角材）を据えているところ。

束は、金属製で、ネジで上下高さを調整できる様になっている。
つまり、この金属束で大引を持ち上げ、５月９日の工事写真で解説した通り、土間コンクリートに打ち込んだアンカーで大引を引っ張る。（910mmごとにアンカー固定してます）

これで、ガッチリ施工出来ると言う訳・・・。
（写真は、まだネジ留め、釘打ち等が未施工の状態）　　　　　　　　　　　　　　　　　　　

■平成17年5月24日■　

昨日に引き続き、１階床組の工事中　　　　　　　　　　　

１階根太材は、45.4x90.9ｍｍを二つ割りにし、床仕上げ面を平滑に加工した材料だ。　　　　　　　　　　　　　　　　　　　

床仕上げはフローリングを張りますが、その前に合板（12mm）を敷き詰め、その上にフローリングを張ります。　　

トラックの荷台は、その合板の山！　　　　　　　　　　　　　　　　　　　

■平成17年5月25日■　

またまた昨日に引き続き、１階床組の工事中　　　　　　　　　　　

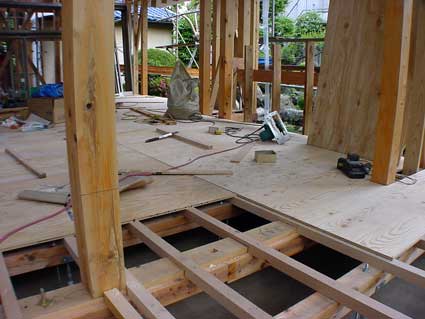

フローリング下地の合板を敷き詰める。
床下は、断熱材を貼り付けるので、合板は、まだ仮留めです。

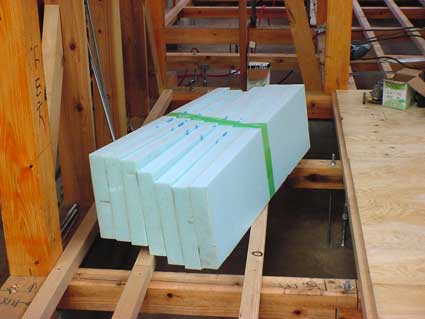

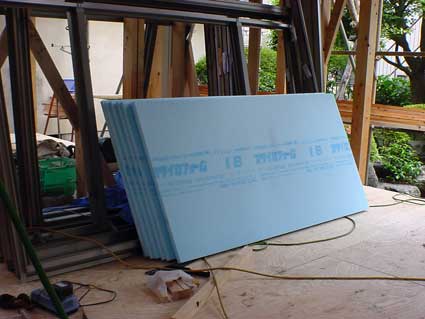

基礎立ち上がり部分（外周のみ）に貼る断熱材（スタイロフォーム厚さ50mm。　　　　　　　　　　　　　　　　　　　

床下の土間コンクリート（外周のみ）に貼る断熱材・・・。

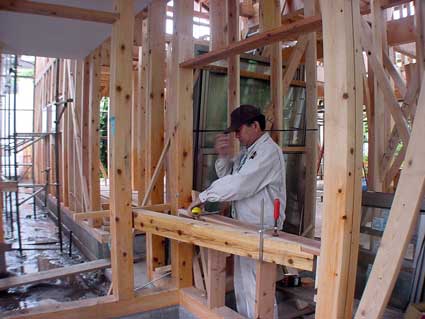

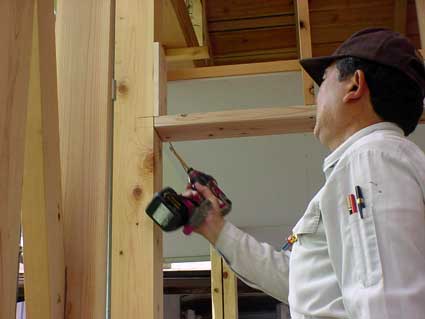

サッシ（窓）を取り付ける為の下地（まぐさ、窓台）の取付中。
全て、ビスで止めています。（最近は、釘の出番が少なくなった）
ビスの方が、ガッチリと食い込み、緩みが出ないのです。　　　　　　　　　　　　　　　　　　　

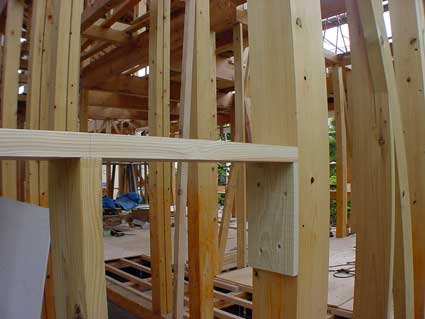

写真は、窓台を取付たところ。

普通は、柱に彫り込みを入れて窓台を固定するのですが、今回は、彫り込みをせず、同等の板を柱に当てて窓台を固定しています。

柱の断面積が減る事が無いので、好ましい方法だと言えます。　　　　　　　　　　　　　　　　　　

■平成17年5月27日■　

基礎部分の断熱材の貼り付け工事、ほぼ完了・・・・・。　　　　　　　　　　　　　
（まだ一部、未施工部分が残っています）

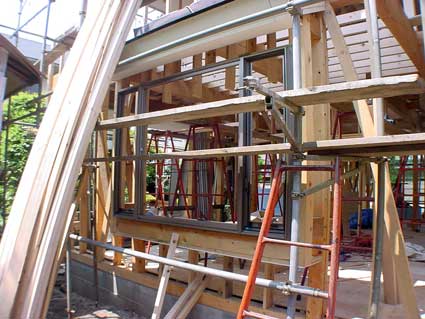

サッシの取付始めました・・・・・。　　　　　　　　　　　　

２階根太（床の下地）も施工中です。　　　　　　　　　　　　　　　　　　　　　　　　　　

根太の施工クローズアップ

根太の施工精度は、そのまま床の水平精度に影響します。
正確な水平に仕上げる為、精度の高い陸墨「ろくずみ」（水平の線）を引き、それに合わせて根太を取付ます。

矢印部分に陸墨（ろくずみ）が見えます。

■平成17年5月30日■　

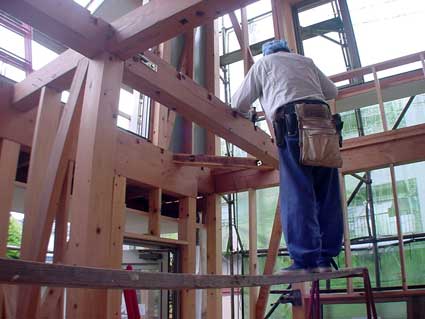

引き続き、２階床（根太）の工事中・・・・・。　　　　　　　　　　　　　　　　　　

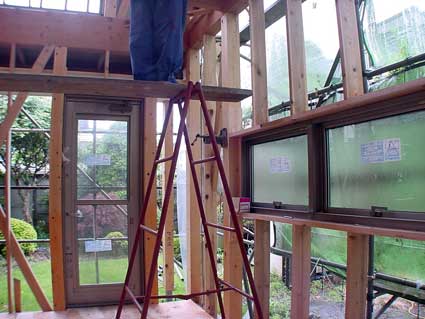

引き続き、サッシも取付中・・・・・・・・。
（ここは、厨房部分です）　　　　　　　　　　　　　　　　

浴室の出窓下地を施工中・・・・・・・・。　　　　　　　

浴室は、お施主様の希望で、ユニットバスに変更しました。
故に、出窓の大きさの自由度が無くなり、小さい窓になってしまいました。
