Radeon7500

Ｇ４ Cube ビデオカード交換
（発熱対策）
（Old MacとなったG4 Cubeを使い続ける為に・・・）

一世を風靡した、G4 Cubeだが、今や非力である事は否定出来ない。
ビデオカードやデュアルCPUユニットに交換行えば、現行マシンに勝るとも劣らないマシンに変身出来るのだ・・・。
で、ビデオカードを、標準のATI Rage128から、ATI Radeon7500に交換を行った。

予想はしていたものの、ビデオカードの発熱が、思いの外大きい！
Cube独自のファンレス（自然対流）では、このビデオカードの熱気は排気出来ないようだ！

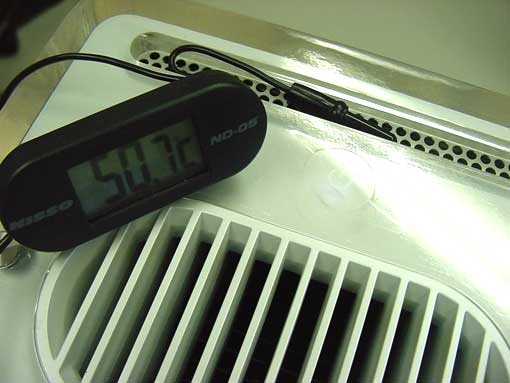

マシンの上部排気口での温度測定を行うと、50℃を軽く越えてしまう。
このまま放置したら、70℃を越える勢いだ。う～む、お茶が沸いてしまいそうだ。

そこで、spiricaのCube用GB拡張ヒートシンク TypeRを装着する事にした。

（2006/3/25）　

代金を振り込んだ翌日には、商品到着。Spricaさんの早い処理に感謝です。

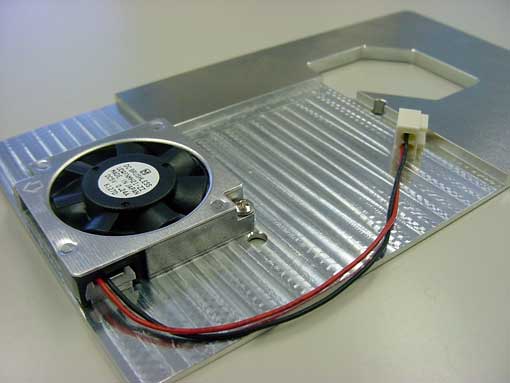

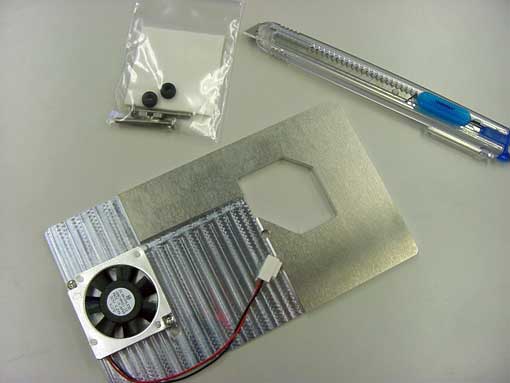

早速、拡張ヒートシンクをチェック。ぶ厚いアルミの一枚板を削りだして成形している。
実物を見ると、その出来の良さに関心してしまう。商品代+送料+消費税＝9.995円は、高くは無い思う。

拡張ヒートシンクには、静音ファンが付いている。流体軸受けで、静かな動作らしい・・・。

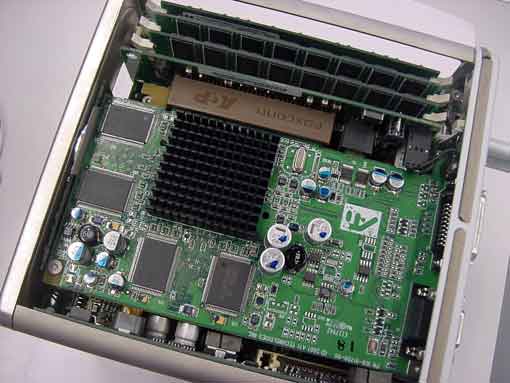

早速、Cubeをバラす。既に、装着していたRadeon7500が見える。

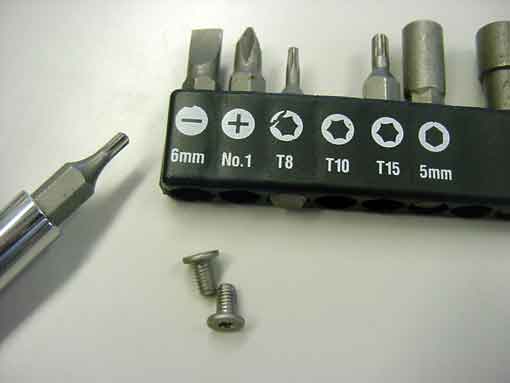

Appleのマシンは、特殊なネジが使用され、簡単に分解出来ないようになっている。
しかし、Mac好きなら、誰でも工具は用意しているだろう。工具さえ有れば、分解は、簡単・・・。

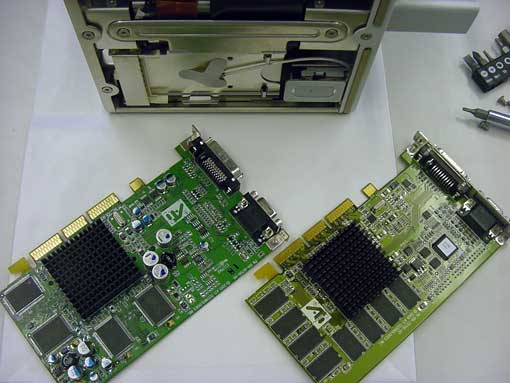

記念撮影！
左側が、Radeon7500,右側が標準のRage128。
Radeon7500に交換する事によって、ツインビュー（モニター２台）が利用出来るようになる。

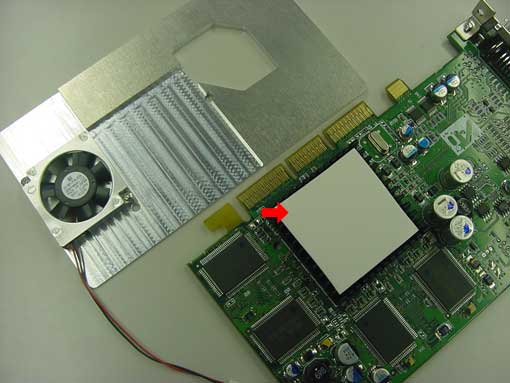

付属の熱伝導ゲルを既存のヒートシンクの上に置き、拡張ヒートシンクで挟み込む。

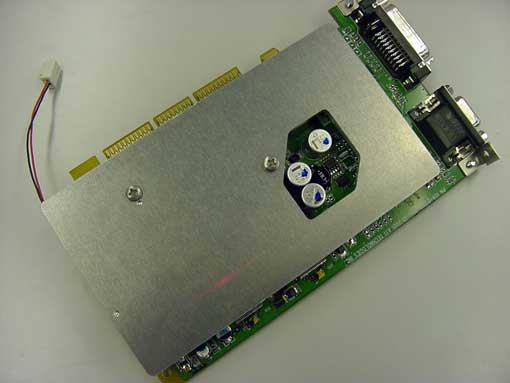

付属のネジ（２本）で留める。

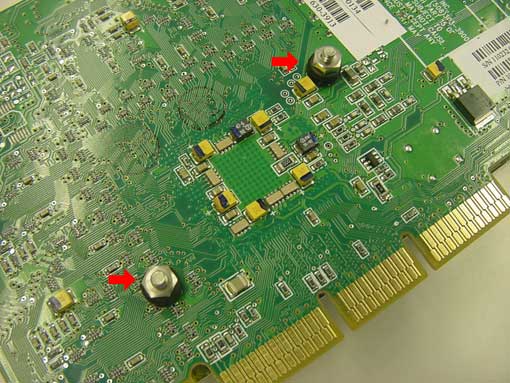

裏側は、こんな感じ。ゴムブッシュを挟んでナットで固定。

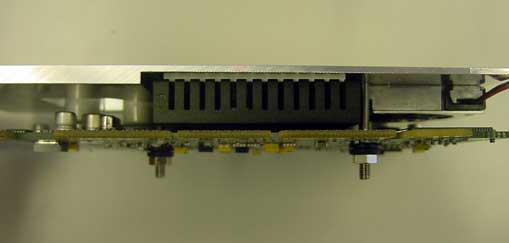

横から見ると、こんな感じ。

Cubeは、コンパクトな設計なので、一般のビデオカードは大きすぎて入らなかったり、
仮に入っても、形状が特殊なので、そのままでは装着出来ない。

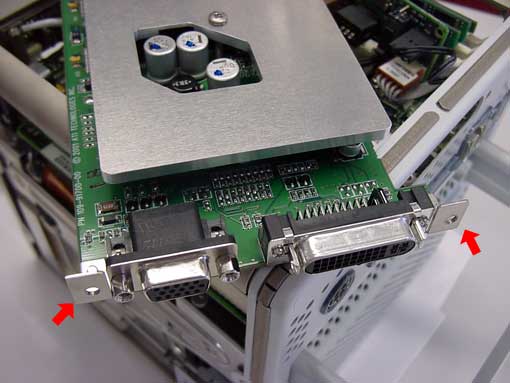

そこで、こんな接続金具もspiricaさんで作っている。これで、しっかり装着できます。

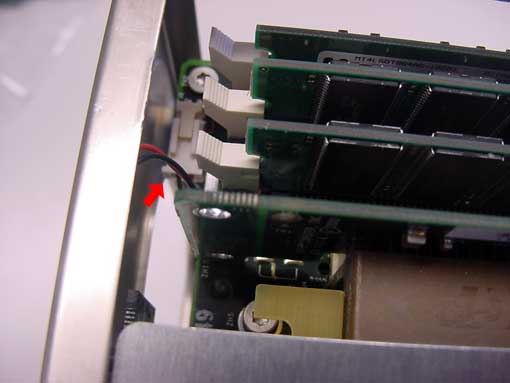

ビデオカードを装着したら、ファンの電源コードをメモリスロット横のコネクタに接続します。
（このコネクタは、spiricaさんが発見？してくれました。）
何にも使用されないまま、このコネクタは、空いたままになっているのです。

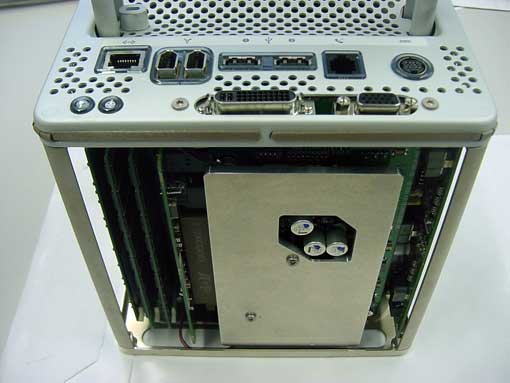

装着完了！
非常に美しい納まりです。

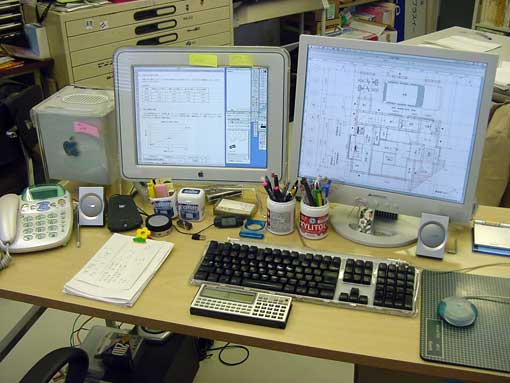

早速モニター２台で仕事開始・・・。
静音ファンは、全く動作音が気にならない！素晴らしい！
ハードディスクの回転音の方が大きいのだ。
ひょっとして、ファンが回っていないのか？と不安になり、再びケースを開けてみたが、ちゃんと回っている。
排気口からは、熱風が確かに排出されている。

CADを駆使し、ビデオカードに負荷を与え続ける。
排気口上部の温度は、上昇するも、50℃付近で安定する。
標準のRage128では、自然体流時で45～48℃だった事を思えば、まずまずの成果だろう。
次は、CPUの交換か・・・・(^^;)

追記：

しかし、50℃と言うのは半端な温度ではない…。排気孔上部での測定だから、ビデオカード付近では60℃位に達しているかも知れない。
長時間使用していると、じわじわと温度が上昇、気が付くと54℃にまで到達してしまった。
その瞬間、画面が一瞬ピンク色に染まり、画面がちらつく！あわてて、cubeをスリープさせる。

高温でビデオカードに不具合発生か？
過去の嫌な思いが蘇る。
熱で、Macのビデオカードを壊した経験が有るのだ。

結局、この健全でない温度が心配で、150φの扇風機をCubeの底に向け作動！
一気に30℃位までクールダウン出来る。しかし、音と振動が気になる。十分冷却できたら、ファン停止させるのだ。
温度計を睨みながら、仕事をするのも落ち着かない。
気が付くと、50℃に近付いてしまう。慌てて、ファンを作動。
そして、40℃付近まで冷却中に、それは起った！
画面がピンク色に染まり、不安定になる例の症状だ…。

冷却後に起ったこの不具合。これは、熱だけの問題では無さそうだ。
そう、初期型のCubeは、ビデオカードの取付方法に問題があり、不具合が出るけケースが過去に有ったらしい。

実は、分解して分かったのだが、私のCubeはその初期型だった。Appleでは、不具合が出たCubeに対し、無償で改善策を付したが、
私のCubeは、運良く（考え方では、運悪く）不具合は生じなかった。

つまり、この不具合の未対策Cubeでは、ビデオカードのアップグレードは、避けた方が良いとされているのだ！
それは、このトラブルの事かと、愕然としてしまった。
ビデオカードの取付方の不具合での障害なら、不安定な画面表示の時、ビデオカードを少し押したり、引っ張ったりしたら？
…と思い、やってみた。

直った！

確かに、問題の引き金は熱の様だが、元々の構造的問題が不具合の発生になっているようだ。
もう少し、様子をみて、対応策を考えよう。

つづく…
